輕質隔墻板安裝工藝
ALC輕質隔墻板也稱蒸壓加氣輕質混凝土板，屬于新型建筑節能產品。其具有容重輕、隔音保溫效果好、造價低廉、安裝工藝簡單、工期要求較低、生產工業化、標準化、安裝產業化等優點，目前在高層框架建筑以及工業廠房的內外墻體獲得了廣泛的應用。
工法特點
1. 板重量輕，設計荷載小，由于其質地疏松多孔，是良好的保溫和隔音材料。2. 作墻板時由于板材薄，擴大了建筑使用面積。3. ACL板材料綠色環保，隔聲隔音性能好及防火性能遠遠超過了A1級的要求。4. ALC輕質隔墻板安裝方便，施工速度快。
安裝流程
第一步：板材彈線

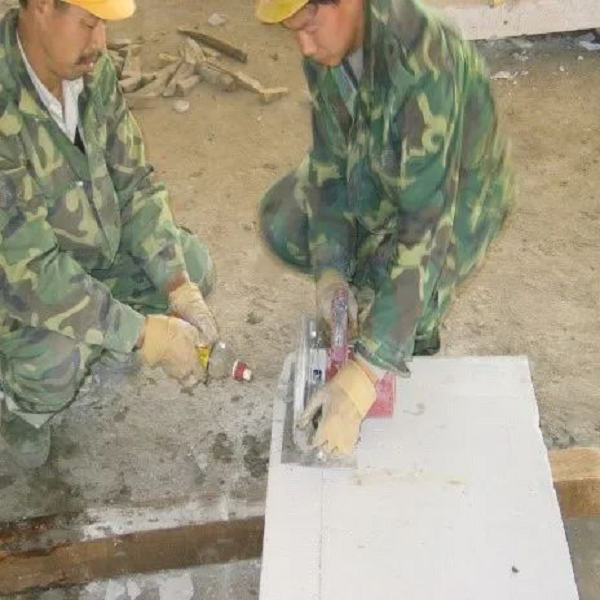

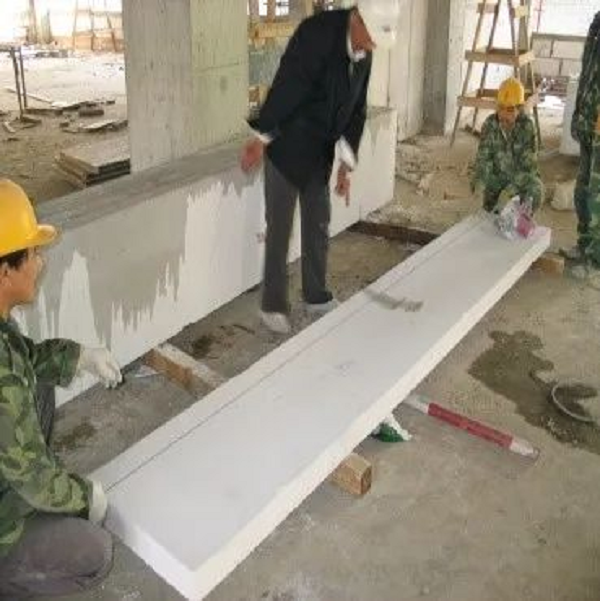

第二步：板材切割

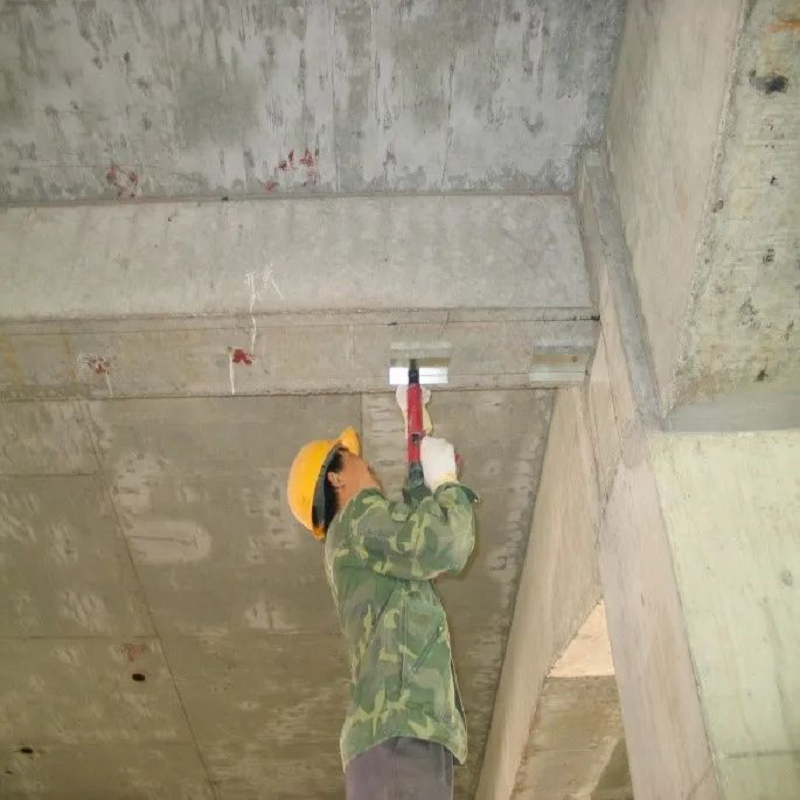

第三步：固定U型卡

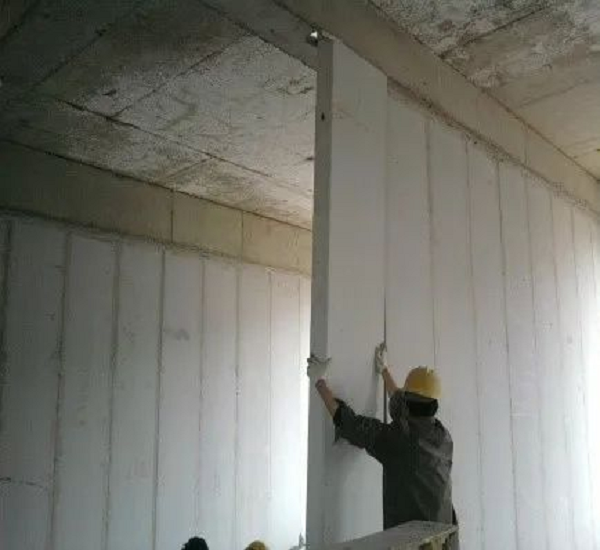

第四步：板材安裝

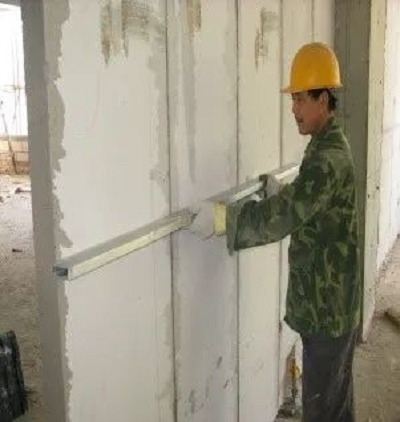

第五步：垂直度校對
第六步：平整度校對

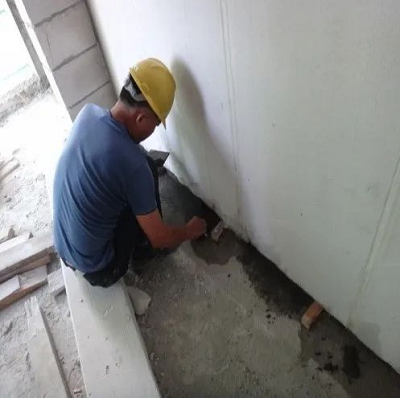

第七步：底縫填塞砂漿
第八步：頂縫發泡劑填塞

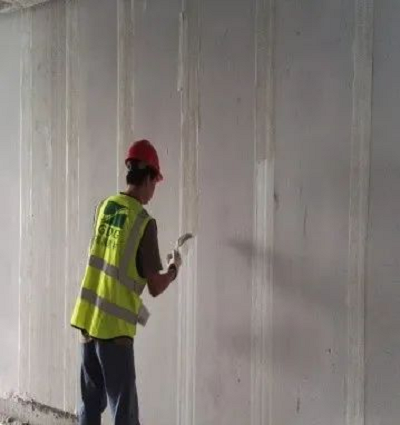

第九步：板材掛網補縫

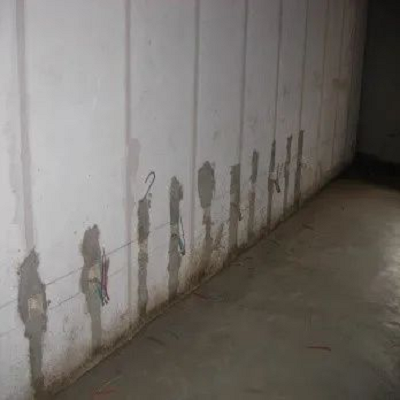

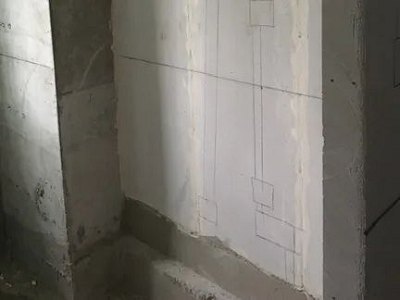

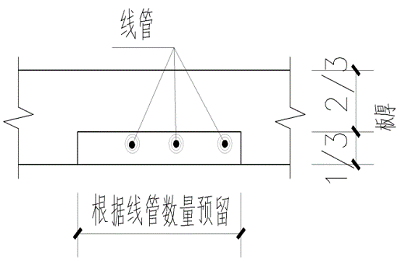

第十步：現場開槽
風險點把控
1、運輸損壞

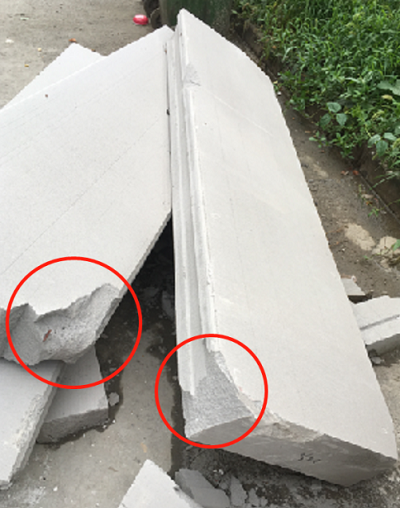

ALC輕質隔墻板強度低，運輸搬運易破損 |

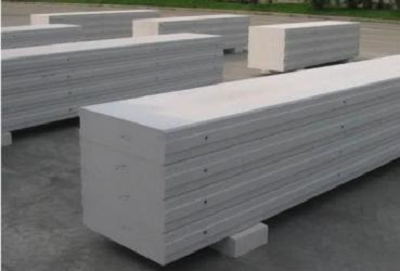

ALC輕質隔墻板堆放

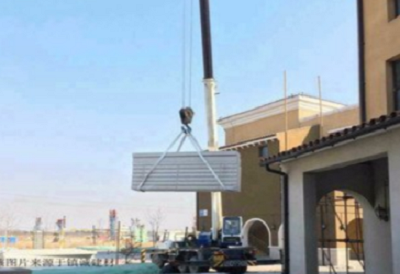

ALC輕質隔墻板裝卸
【處理措施】
1）吊裝、堆放：起吊時需用尼龍吊帶（不可采用鋼絲繩）捆綁于板材兩端600mm處，每次起吊重量不超過2T，落地時板材兩端600mm處各墊枕木一塊，吊運時要有專人指揮，板材兩端吊帶捆綁距離要一致，吊帶要順直，保證板材兩端同時離地和落地。為方便駁運板材，卸貨時堆放層數不得超過兩層，條件允許時單層堆放。
2）板材質量：不使用工藝達不到國家要求或者配料、工藝不合理的板材。
3）施工管理：不應為滿足工期，將不夠齡期28d的墻板送至現場使用。
4）防潮保護：應在運輸和施工現場需要采取防潮措施，防止受潮。
5）圖紙深化：應提前1-2個月與內墻板公司溝通圖紙深化相關事誼。
【優化方向】
1）結構梁底應盡量統一凈高，減小板材因高度不同而產生的類型種數。
2）內墻板與結構連接處的壓槽處理，方便掛網，防開裂。
2、二次結構深化布置圖
轉角（陰陽角）、門垛等位置無異形板，局部需現澆 |
設置構造柱
1）陶粒板墻長及ALC輕質隔墻板墻長大于6米，小于12米，在中部設置構造柱。
2）轉角門垛：①轉角墻及T型墻體出的銷釘必須按圖施工，靠板材專用修補材連接。②小于100m的板材盡量使用二次結構澆筑完成。③戶內門安裝采用型鋼進行加固安裝。小于1500的門采用板材擱置100，用對拉螺栓加固，大于1500的門洞采用型鋼進行加掛，進戶門采用鋼筋混凝凝土門框。
3）門洞處理：①門洞上方宜采用下掛結構板形式。②管井、衛生間等經常受水浸的樓地面應有反坎。

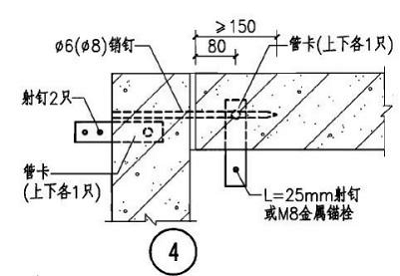

4）隔墻板轉角或T型連接應用φ6銷釘固定。銷釘位置宜距隔墻頂和底各300~400。銷釘間距為700左右。銷釘錨入兩塊不同方向板材的總深度不得小于一塊板厚再加150mm。

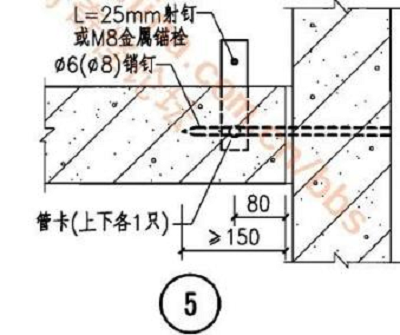

轉角或T型處理方式
5）由于ALC輕質隔墻板材料特性，不適宜用于200mm寬以下的墻體，特對本工程中門垛邊小于200mm的短肢墻，門垛，均采用二次結構施工，采用植筋方式，內配2根8mm螺紋鋼筋，用C25細石混凝土填塞。
【處理措施】
1）ALC輕質隔墻板材安裝前必須根據模數進行排版設計，小于200的ALC墻板不得使用。
2）小板中間，大板兩邊原則進行排版。
3）安裝完成后14天方可水電開槽，使用專業工具開槽，先放線，后開槽。
4）水電管線安裝完成后間隔7天才允許抗裂砂漿修補施工。
5）單元分戶墻最好不要使用ALC輕質隔墻板材墻體，建議設計院進行更改。
4、板縫處理 |

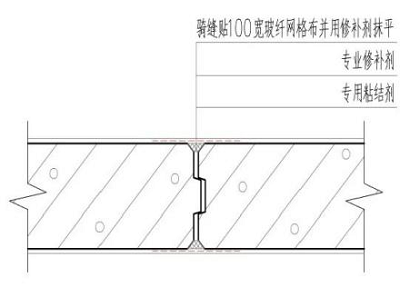

板與板連接點

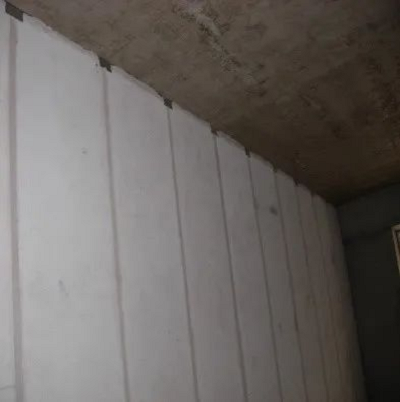

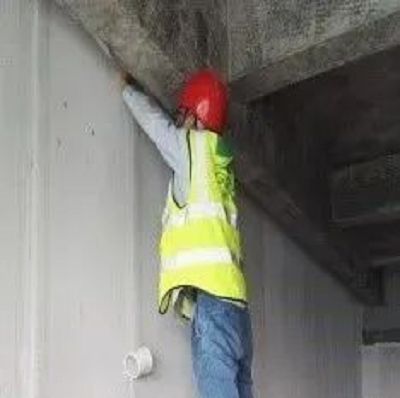

板與梁連接

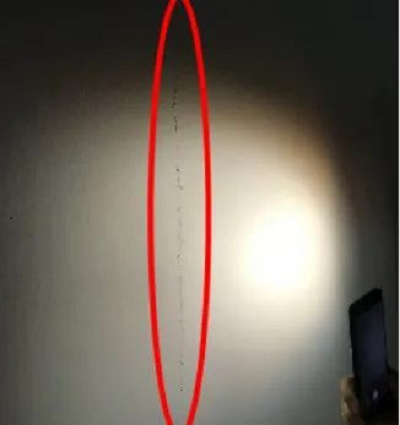

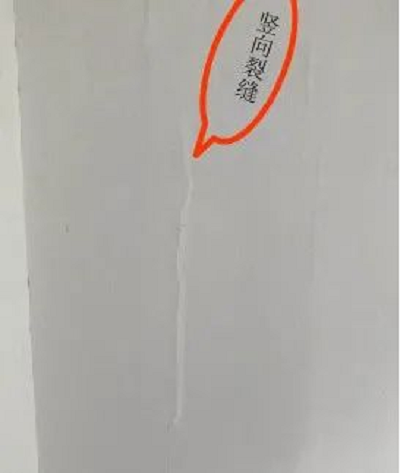

接縫開裂
【處理措施】
1）ALC輕質隔墻板與板之間榫卯自然咬合，無擠膠粘形成變形縫；安裝后穩定期一周以上貼網格布膠粘封閉板面裝飾作業必須在板縫處粘結耐堿玻纖網格布抗裂，網格布寬度不得小于300mm，沿板縫居中設置。面層裝飾材料宜采用彈性材料進行裝飾施工。
2）如有粉刷層，建議采用石膏砂漿粉刷，收縮性小，減少墻體開裂的風險。
3）裝飾抹灰應與水、電、暖、衛和通訊等密切配合，各部位的預埋、預留要全部完成并經檢查驗收合格后才能進行，禁止事后鑿洞、打眼和剔槽。
4）面層施工后應及時養護，3天內禁止一切碰撞。
5、材料吸水性
衛生間砌筑墻體 |
【處理措施】
衛生間等部位易浸水，ALC材料吸水性較好，ALC輕質隔墻板深化時與設計院溝通，考慮采用實心磚進行施工。
(作者:齊紅俊/編輯:王宏/責任人:余燕君)
